Agisoft Metashape es una de las soluciones de software de fotogrametría más avanzadas que existen en la actualidad, utilizada por profesionales de todo el mundo para generar modelos 3D de gran precisión a partir de fotografías. Uno de los pasos más críticos en el flujo de trabajo de la fotogrametría es la calibración de la cámara. Tanto si se realiza automáticamente durante la alineación de las fotografías como si se hace manualmente utilizando datos de calibración, este proceso determina la forma en que Metashape interpreta tus imágenes e influye directamente en la precisión de tu reconstrucción 3D.
Tras ejecutar la calibración, Metashape proporciona una serie de resultados de calibración de la cámara: valores que describen la geometría interna de tu sistema de cámara. Comprender lo que significan estos resultados es esencial para diagnosticar la precisión del proyecto, mejorar los resultados y garantizar que tu modelo cumple las normas profesionales.
En este artículo te explicaremos los principales parámetros de calibración de la cámara en Metashape, cómo afectan a tu proyecto de fotogrametría y cómo interpretarlos eficazmente.
¿Qué es la calibración de la cámara en Metashape?
La calibración de la cámara es el proceso de determinar los parámetros intrínsecos de tu cámara: las propiedades internas que definen cómo se proyecta la luz a través del objetivo y sobre el sensor. Entre ellos se incluyen factores como la distancia focal, el punto principal y la distorsión del objetivo. Sin una calibración precisa, incluso las imágenes captadas perfectamente pueden dar lugar a reconstrucciones 3D distorsionadas o inexactas.
Metashape puede calibrar las cámaras de dos formas principales:
- Calibración automática: el software estima los parámetros de la cámara durante el proceso de alineación utilizando puntos de enlace de la imagen.
- Precalibración – Puedes introducir datos de calibración conocidos procedentes de una calibración de laboratorio o de otro software de fotogrametría.
La calibración automática funciona bien para la mayoría de los proyectos, pero para los trabajos de alta precisión (como los reconocimientos aéreos o la metrología industrial), calibrar previamente tu cámara puede mejorar los resultados de forma significativa.
Explicación de los principales parámetros de calibración de la cámara
Tras la calibración, Metashape proporciona varios parámetros en el cuadro de diálogo Calibración de la cámara. Estos parámetros se dividen en dos categorías principales: parámetros intrínsecos y coeficientes de distorsión. Vamos a desglosarlos.
1. Longitud focal (f)
La distancia focal es uno de los parámetros de calibración más críticos. Define la distancia entre el centro óptico de la cámara (objetivo) y el sensor de imagen. En Metashape, este valor suele expresarse en píxeles y etiquetarse como f. Una estimación precisa de la distancia focal es vital porque influye directamente en la escala y la percepción de la profundidad en la reconstrucción.
Un desajuste en la distancia focal puede provocar errores de escala en tu modelo. Si el valor se desvía significativamente de la distancia focal conocida de tu objetivo, puede indicar problemas de alineación de la imagen o una mala superposición entre fotos.
2. Punto principal (cx, cy)
El punto principal (cx y cy) se refiere al punto del sensor de imagen en el que se cruza el eje óptico. Idealmente, este punto debería estar en el centro de la imagen, pero en realidad, las tolerancias de fabricación o la alineación del objetivo pueden desplazarlo ligeramente. Metashape estima estos desplazamientos como parte del proceso de calibración.
La estimación correcta de los valores de los puntos principales garantiza que la geometría de la imagen se reconstruya con precisión. Si estos valores están muy desviados, puedes observar distorsiones en el modelo 3D o desalineaciones en la nube densa de puntos.
3. Coeficientes de distorsión radial (k1, k2, k3)
Los objetivos, especialmente los gran angular, suelen introducir distorsión radial, un efecto de deformación que hace que las líneas rectas parezcan curvas. Metashape lo compensa mediante tres coeficientes: k1, k2, y k3. Estos coeficientes describen cómo el objetivo distorsiona la imagen radialmente desde el centro hacia fuera.
- k1 – Corrige la distorsión primaria (barril o cojín de alfiler).
- k2 – Maneja la distorsión secundaria, mejorando la precisión cerca de los bordes de la imagen.
- k3 – Ajusta la corrección de la distorsión para casos extremos u objetivos ultra gran angular.
Unos coeficientes de distorsión bien calibrados garantizan que las características rectas del mundo real se representen correctamente en tu modelo 3D. Los valores incorrectos pueden dar lugar a superficies curvadas, paredes arqueadas o errores en las mediciones.
4. Coeficientes de distorsión tangencial (p1, p2)
Además de la distorsión radial, los objetivos también pueden sufrir distorsión tangencial, que se produce si el objetivo y el sensor no son perfectamente paralelos. Esto hace que la imagen se estire o sesgue asimétricamente. Metashape utiliza p1 y p2 para corregir este efecto.
Una corrección precisa de la distorsión tangencial garantiza que los elementos geométricos permanezcan correctamente alineados. Los valores altos pueden indicar una óptica desalineada o problemas de montaje de la cámara.
5. Coeficiente de inclinación (b1)
El coeficiente de desviación (b1) mide la falta de ortogonalidad entre los ejes x e y del sensor de la cámara. Idealmente, los sensores son perfectamente cuadrados, pero ligeras desviaciones durante la fabricación pueden introducir un sesgo. Aunque suele ser un efecto pequeño, corregirlo garantiza que las mediciones y reconstrucciones sigan siendo geométricamente precisas.
6. Relación de aspecto (b2)
El coeficiente de relación de aspecto (b2) corrige las diferencias de escala de los píxeles a lo largo de los ejes x e y. Si los píxeles del sensor no son perfectamente cuadrados, este parámetro compensa esa variación, garantizando que las distancias y los ángulos en el modelo reconstruido sean correctos.
Cómo influyen los resultados de la calibración en tu proyecto de fotogrametría
Los resultados de la calibración de la cámara influyen directamente en la exactitud, precisión y calidad de tus resultados fotogramétricos. A continuación te explicamos cómo afectan a aspectos clave de tu flujo de trabajo:
Precisión de alineación
Unos parámetros de calibración precisos mejoran la coincidencia de características durante la alineación fotográfica. Esto conduce a una mejor estimación de la posición de la cámara, que es la base de toda la reconstrucción 3D. Una calibración deficiente puede dar lugar a cámaras desalineadas, lagunas en la nube dispersa y una menor precisión del modelo.
Nube densa y calidad de malla
Los resultados de la calibración afectan al modo en que se calculan los mapas de profundidad a partir de fotos superpuestas. Una correcta corrección de la distorsión del objetivo garantiza que los puntos se alineen con precisión en el espacio 3D, produciendo nubes de puntos más limpias y densas. Una cámara mal calibrada puede producir nubes ruidosas, superficies borrosas o mallas distorsionadas.
Precisión de medición
En aplicaciones de topografía, arqueología o ingeniería, incluso pequeños errores de calibración pueden dar lugar a imprecisiones en las mediciones. Los parámetros de calibración correctamente interpretados garantizan que la escala, los ángulos y las dimensiones de tus modelos 3D reflejen las mediciones del mundo real.
Cómo analizar los resultados de la calibración de la cámara en Metashape

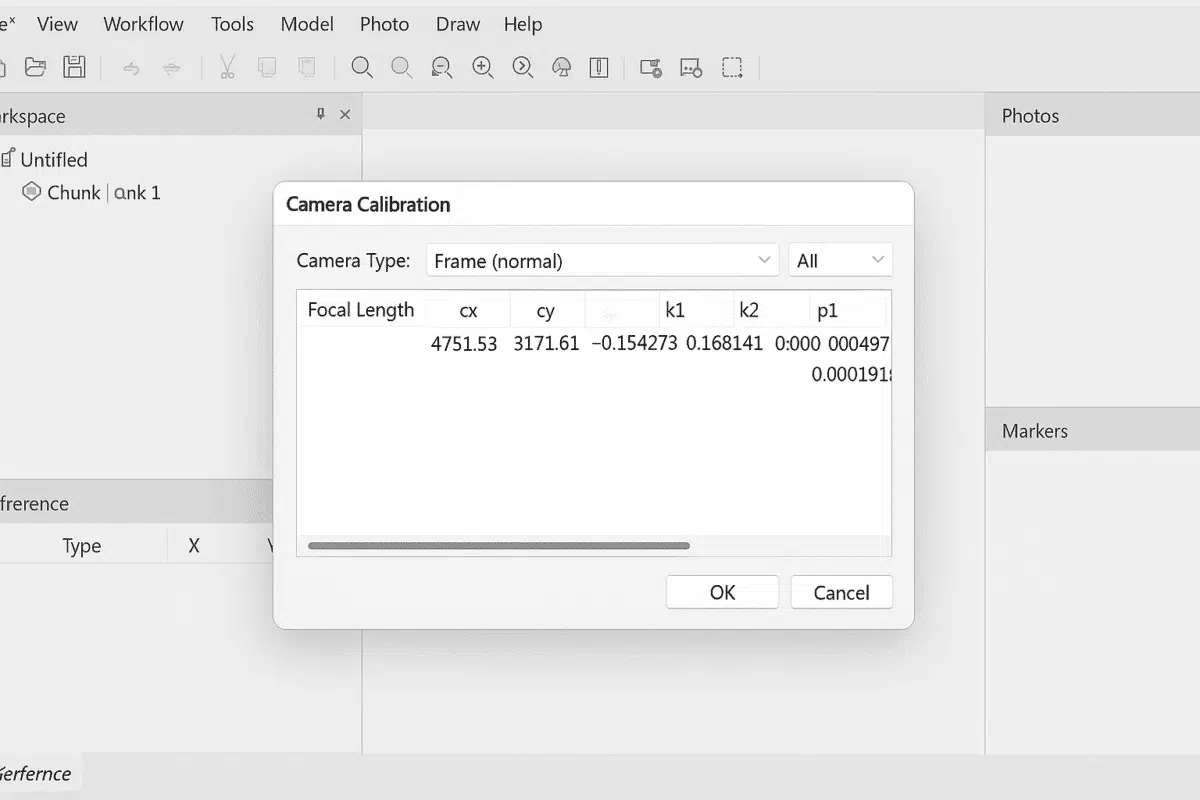

Puedes ver los resultados de la calibración en Metashape yendo a Herramientas → Calibración de la cámara. El diálogo muestra todos los parámetros mencionados anteriormente. A continuación te explicamos cómo interpretarlos:
- Compara la distancia focal: Comprueba si
fse aproxima a la distancia focal conocida de tu objetivo. Una desviación grande podría indicar problemas de alineación. - Revisa los coeficientes de distorsión: Los valores típicos de
k1oscilan entre -0,5 y 0,5 para la mayoría de los objetivos. Los valores extremadamente altos pueden indicar un ajuste incorrecto de las características. - Comprueba las desviaciones de los puntos principales: Las pequeñas desviaciones del centro de la imagen son normales. Desviaciones grandes podrían significar que tus imágenes fueron recortadas o que la alineación de la cámara era inestable.
- Controla los valores tangenciales y de desviación: Por lo general, deben ser próximos a cero. Los valores grandes podrían indicar una desalineación física o una óptica de baja calidad.
Metashape también te permite fijar ciertos parámetros si los conoces de la calibración de laboratorio. Bloquear estos valores puede mejorar la fiabilidad y la velocidad de la reconstrucción.
Consejos para mejorar la precisión de la calibración de la cámara
He aquí algunas prácticas recomendadas para garantizar que tus resultados de calibración sean precisos y fiables:
- Utiliza imágenes de alta calidad: Asegúrate de un enfoque nítido, una buena iluminación y un mínimo desenfoque de movimiento.
- Mantén una configuración coherente de la cámara: Utiliza una distancia focal fija y ajustes de exposición manuales en todas las imágenes.
- Captura un solapamiento suficiente: Procura que haya al menos un 70-80% de solapamiento entre las imágenes para mejorar la coincidencia de rasgos.
- Evita el zoom del objetivo: Las distancias focales variables complican la calibración. Utiliza objetivos de focal fija o bloquea el zoom.
- Precalibra si es necesario: Para trabajos de alta precisión, utiliza un objetivo de calibración e introduce parámetros conocidos de la cámara.
Conclusión: Comprender la calibración para obtener mejores resultados en 3D
La calibración de la cámara es la columna vertebral del éxito de cualquier proyecto de fotogrametría. Si entiendes lo que significan los resultados de calibración en Agisoft Metashape, podrás evaluar la calidad de tus reconstrucciones, solucionar posibles problemas y tomar decisiones informadas que conduzcan a modelos 3D más precisos y fiables.
Desde la distancia focal y los desplazamientos del punto principal hasta los coeficientes de distorsión radial y tangencial, cada parámetro cuenta una historia sobre cómo tu cámara captura el mundo, y cómo Metashape interpreta esos datos. Dominar estos detalles elevará tu flujo de trabajo de fotogrametría, tanto si estás creando gemelos digitales, topografiando el terreno o documentando sitios del patrimonio cultural.
